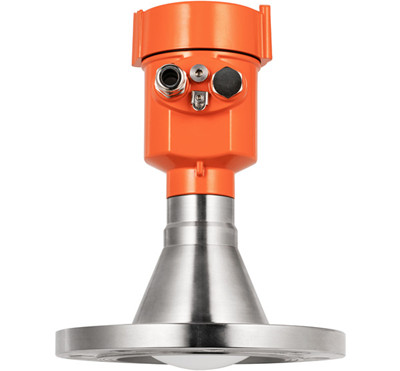

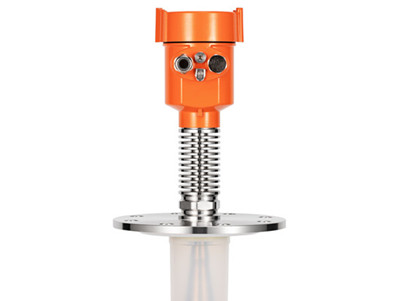

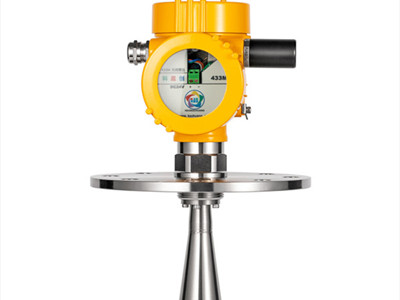

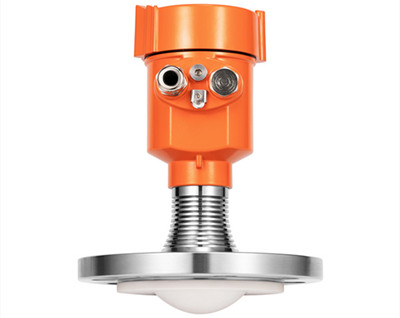

一、雷達液位計

原理

發射—反射—接收就是雷達液位計的基本工作原理。

雷達傳感器的天線以波束的形式發射電磁波信號，發射波在被測物料表面產生反射，反射回來的回波信號仍由天線接收。發射及反射波束中的每一點都采用超聲采樣的方法進行采集。信號經智能處理器處理后得出介質與探頭之間的距離，送終端顯示器進行顯示、報警、操作等。

特點

雷達液位計*大的特點是在惡劣條件下功效顯著。無論是有毒介質，還是腐蝕性介質，也無論是固體、液體還是粉塵性、漿狀介質，它都可以進行測量。在測量方面，具有以下特點：

1、連續準確地測量

2、對干擾回波具有抑制功能

3、準確*節省能源

4、無須維修且可靠性強

5、維護方便，操作簡單

6、適用范圍廣，幾乎可以測量所有介質

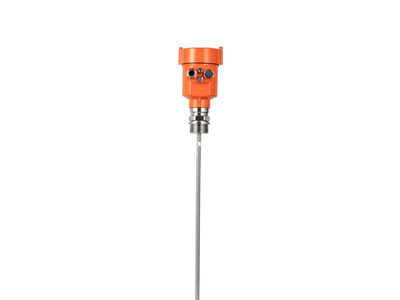

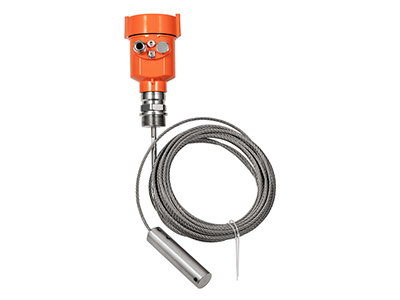

二、導波雷達液位計

原理

導波雷達液位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

特點

1、對蒸汽和泡沫有很強的抑制能力，測量不受影響；

2、不受液體密度，固體物料的疏松程度、溫度、加料時的粉塵的影響；

3、低維護，高性能、高精度、高可靠性，使用壽命長。

那他們到底有沒有區別呢？

接觸方式不同

雷達液位計是非接觸式的，波導式液位計則是接觸式的。在食品等級要求較高的場合，是不能用先導式的。

選型有不同

普通雷達可以互換使用，而導波雷達由于導波桿（纜）長度根據原工況固定，一般不能互換使用，受此影響導波雷達的選型要比普通雷達麻煩。

測量范圍不同

普通雷達在30、40m的罐體上應用比較常見，甚至可測到60m。

導波雷達還要考慮導波桿（纜）的受力情況，也是由于受力的原因一般用導波雷達的測量距離不會很長。而不過在一些特殊工況導波雷達有明顯的優勢，如罐內有攪拌，介質波動大，這樣的工況用底部固定的導波雷達測量值要比變通雷達穩定；還有小罐體內的物位測量，由于安裝測量空間?。ɑ蚬迌?nèi)干擾物較多），一般普通雷達不適用，這時導波雷達的優勢就顯現出來了。

樣式不同

雷達式液位計是喇叭口形狀的，而先導式液位計則是有導波桿的。兩個形狀不同自然在一些使用場合上會有不同。
