結構原理

儲罐液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的*磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白界面為容器內介質液位的實際高度，從而實現液位的指示。

原則

儲罐液位一般原則

1、原油、重質油儲罐液位測量宜采用非接觸式（雷達式、超聲波式）；輕質油、化工原料產品（非腐蝕性）儲罐液位測量，宜采用非接觸式或接觸式（浮子式、差壓式）。

2、儲罐就地液位指示，宜選用磁性浮子液位計、浮球液位計，也可選用直讀式彩色玻璃板液位計。

3、拱頂罐、浮頂罐液位測量，宜選用重錘式鋼帶液位計、恒力盤簧式鋼帶液位計或光導式液位計。

4、內浮頂罐、外浮頂罐、有壓罐、帶有攪拌機或有旋流的儲罐液位測量，應選用有導向管安裝方式的伺服式液位計。

5、大型拱頂罐、球形罐的原油、成品油、瀝青、乙烯、丙烯、液化石油氣、液化天然氣及其它介質液位的測量，可選用雷達式液位計。

6、常壓罐、壓力罐、拱頂罐、浮頂罐的液體質量、密度、體積、液位等測量，可選用靜壓式儲罐液位計，但高粘度液位測量不宜采用。

首先說說差壓液位計，出于*考慮，大球罐體上的開孔應盡量縮小。因此，在一些設備設計中，球罐設置旁通管，液位計接口設置在旁通管上，差壓式液位計通過測量正負壓口的壓差來測量液位?？紤]到液氨不易析出固體或結晶，如果使用差壓變送器，液氨在壓力下儲存，非常容易氣化和液化，但是球罐沒有保溫層，夏季氣溫高時，只能噴灑降溫。但是，差壓液位計導壓管內的介質溫度很可能高于罐體的溫度，此時，正壓管內的液氨不斷汽化進入罐體內，會導致測量誤差較大。冬季，負壓導管內的液氨不斷液化，必須及時排除，不然也會影響測量結果。當然，也可以對導壓管進行伴熱處理，但這樣會使維護變得更復雜。

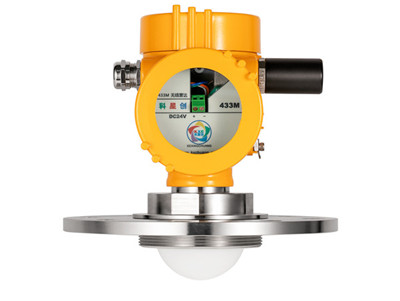

其次說雷達液位計，*近這些*隨著技術發展，雷達液位計使用比較廣泛，主要用于大型儲罐。其優點是無活動部件、不與液體接觸、免維護、可靠性高、安裝方便、精度高、有喇叭天線、桿式天線、平面天線、拋物面天線等多種類型的天線可以滿足不同的工業需求，液位計具有多種輸出信號，可滿足不同參數測量和管理的要求。在雷達液位計的選型中，應根據測量范圍和安裝條件，合理選擇天線的形式和尺寸。雷達是一種時間行程測量系統，用于測量參考點到水平面的距離，高性能雷達液位計一般采用調頻連續波，雷達發射頻率信號經液面反射后，天線接收回波，由于頻率信號是按一定的變化規律變化的，回波與天線發射瞬間的頻率差與到液體的距離成正比。雷達液位計測量球罐液位有兩種安裝方法，一種是安裝在儲罐上測量石油液化氣、液氨等表面蒸發劇烈的介質時，若在罐體上測量，可采用導波管，安裝在頂部。因為導波管可以減少液體表面的泡沫和湍流，增加表面的反射。如果蒸發不嚴重，表面清晰的介質，如油品，可采用直接安裝，這些安裝方式的主要問題是要注意罐體與面體之間的密封，如果發生泄漏，后果將很嚴重。同時，液氨對雷達波有很強的吸收作用，因此在使用時必須注意特定雷達液位計對液氨的適用性。在測量范圍較小的情況下，導波桿式雷達無疑是一個不錯的選擇，但不適合這種場合，因為如果旁通管是安裝在上面的，旁通管是用來做導波的。而且雷達液位計旁通管的支撐和日后維護也存在問題，但在大型儲罐液位儀表選型中，由于雷達液位計維修量小、測量精度高，逐漸成為主流產品。
