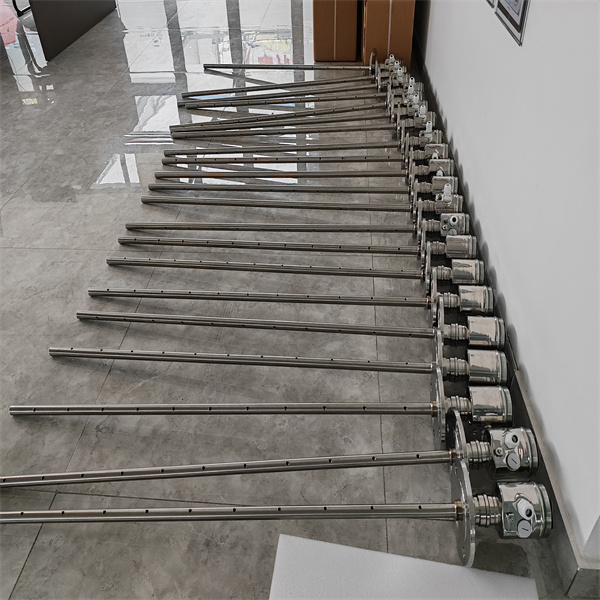

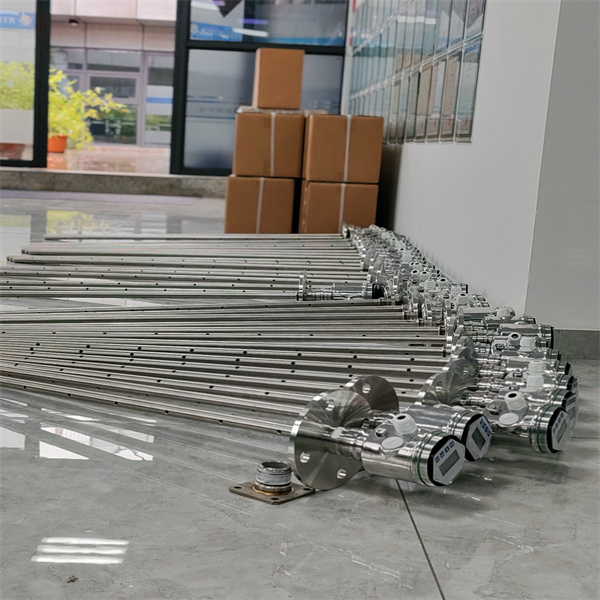

同軸管式導波雷達物位計

1、KXC601系列同軸管式導波雷達物位計產品概述：

  KXC601系列同軸管式導波雷達物位計是采用微波技術來檢測料位的高科技產品，該料位儀利用微波具有穿透性好，對惡劣環境及被測物料適應性強等特點，采用*上*的大規模集成電路，利用雷達原理、數字信號處理技術和快速傅里葉變換（FFT）技術。采用連續式乍動測量，能測量液體、固體（塊狀、粉狀）料位，具有測距遠、精度高等特點。

  KXC601同軸管式導波雷達物位計具有低維護，高性能、高精度、高可靠性，使用壽命長等優點。在與電容，重錘等接觸式儀表相比較，具有無可比擬的優越性。微波信號的傳輸不受大氣的影響，所以它可以滿足工藝過程中揮發性氣體、高溫、高壓、蒸汽、真空及高粉塵等惡劣環境的要求。該產品適用于高溫、高壓、真空、蒸汽、高粉塵及揮發性氣體等惡劣環境。可對不同料位進行連續測量。該儀器主要技術指標達到或優于國內外同類產品,且安裝調試簡便，可以單臺使用，也可組網使用，可廣泛應用于冶金、建材、能源、石化、水利、糧食等行業。



2、KXC601同軸管式導波雷達物位計技術參數:

應  用： 介電常數低或表面波動液體

測量范圍：1.3米（可調）

過程連接：螺紋、法蘭

產品名稱:導波雷達物位計

產品許可證:隔爆+本質*型

精  度:±0.2%

雷達波束角:接觸式測量方式

天線型材:導波雷達式天線

天線材質:316L

電子單元:4-20mA/24V DC/HART（兩線）

防護等級：IP65

防爆等級: Ex db ia IIC T6 Gb



3、KXC601同軸管式導波雷達物位計使用說明：

  測量原理

KXC601同軸管式導波雷達物位計是基于時間行程原理的測量儀表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，并將距離信號轉化為物位信號。

  輸入

反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T 成正比： D=C×T/2 其中 C 為光速 因空罐的距離 E 已知，則物位 L 為： L=E-D

  輸出

通過輸入空罐高度 E（= 零點），滿罐高度 F（= 滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于 4－20mA輸出。

  測量范圍

    F---- 測量范圍      E---- 空罐距離     B---- 頂部盲區  K---- 探頭到罐壁的*小距離

    頂部盲區是指物料*高料面與測量參考點之間的*小距離。

    底部盲區是指纜繩*底部附近無法*測量的一段距離。

    頂部盲區和底部盲區之間是有效測量距離。
